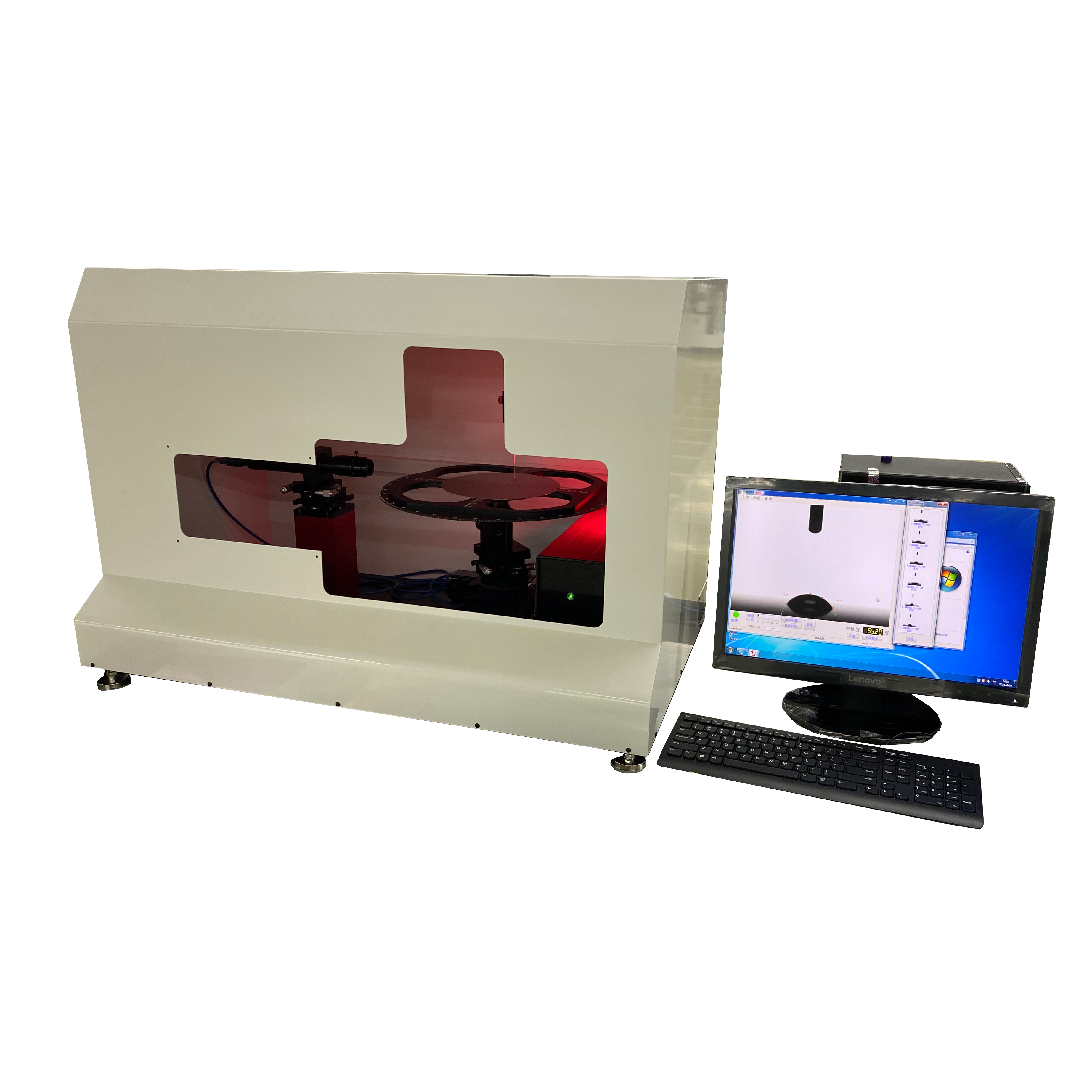

FCA500A型接触角测量仪(全自动晶圆接触角)

发布时间:  2021-04-29
产品型号:  FCA500A型
品       牌:  艾飞思/AFES
所  在  地:  上海市浦东新区康桥东路958号B栋302室
产品特点:  FCA500A型接触角测量仪主要用于测量晶圆生产线过程监测清洗效果,除了测量接触角外,同时此系列仪器可测量和计算液体表面/界面张力、固体表面自由能。当液滴自由地处于不受力场影响的空间时,由于界面张力的存在而呈圆球状。

产品详情

FCA500A型接触角测量仪主要用于测量液体对固体的接触角,即液体对固体的浸润性,也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等,粉末样品在压片后也可测量。同时此系列仪器可测量和计算液体表面/界面张力、固体表面自由能。当液滴自由地处于不受力场影响的空间时,由于界面张力的存在而呈圆球状。但是,当液滴与固体平面接触时,其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时,液滴能自动地在固体表面铺展开来,或以与固体表面成一定接触角的液滴存在。接触角测量仪可以在提高石油开采率、浮选目标矿物质、清洁煤炭处理、生物医药材料、半导体芯片产业、无毒低表面能防污材料的表征方面有重要应用。此外,接触角测量技术在油墨、化妆品、农药、印染、造纸、织物整理、洗涤剂、喷涂、污水处理等行业的表征方面也有重要用途。



FCA500A型接触角测量仪符合标准:

GB/T 23436-2009 汽车风窗玻璃清洗液

GB/T 24368-2009 玻璃表面疏水污染物检测 接触角测量法

GB/T 24622-2009 绝缘子表面润湿性测量导则

ISO 15989-2004 塑料 薄膜和薄板 电晕处理薄膜的水接触角测量

ASTM C 813-1990(2004)使用接触角测量法对玻璃表面疏水污染物进行检测的标准试验方法

ASTM D 5946-2009 使用水触角测量仪进行电晕处理聚合物薄膜的标准试验方法

ASTM D 7334-2008(2013)使用前进接触角测量涂层、基板和颜料表面可湿性的标准试验方法

ASTM D 7490-2013 使用接触角测量固体涂层、基板和颜料的表面张力的标准试验方法

ASTM G 205-2010 确定原油的腐蚀性的标准指南

ASTM D 724-1999(2003)纸的表面可润湿性的标准试验方法(接触角法)

ASTM D 5725-1999(2008)使用自动接触角测试仪测定覆盖材料表面湿润度和吸收性的标准试验方法

TAPPI T 458 CM-2004 纸张表面的润湿性(接触角法)

SY/T 5153-2007 油藏岩石润湿性测定方法

YC/T 424-2011 烟用纸表面润湿性能的测定 接触角法



FCA500A型接触角测量仪参数指标:

样品台尺寸:直径400mm带刻度圆盘

样品台运动范围:X轴200mm,精度0.1mm;旋转轴360度,精度0.001度;Z轴45mm,精度0.1mm

接触角测量范围:0-180°

接触角显示精度:±0.01°

接触角测量精度:±0.1°

表面/界面张力测量范围:0-2000mN/m(悬滴法,躺滴法)

表面/界面张力显示精度:0.01mN/m

表面自由能方法: 一液法,owens二液法,三液法等多种方法可选择

光学系统:0.7X-5X高清晰定位可变倍镜头,前置20X物镜测量超细纤维接触角

光学镜头移动行程:XY轴:±6.25mm

光学镜头俯视调整:±6.5°

光源系统:60x60厘米LED可调单色冷光源/纤维接触角测量专用光源

视频系统:USB3.0摄像机+PC软控54帧/秒

视频采集方式:手动捕捉,自动捕捉,捕捉速度自由设定间隔时间0.1~3600sec,AVI录制

注射进样系统移动方式:高精度工业自动注射泵泵,行程25mm,精度±0.01mm

注射液滴控制精度:0.01μl~5μl

测量软件:AFES20.1.0

测量功能:动静态接触角、前进角和后退角、测量滚动角

测量方法:量角法、三点量高法、一点贯穿法、自动测量法、几何拟合法等多种方法可选

测量修正:曲面校正 凹凸面接触角测量,纤维包覆液滴修正

测量温度:室温

数据处理:左右角对比计算左右角并取平均值,图片和数据自动保存数据库,可excel导出,可打印报告

仪器材料:可塑性进口航空铝材,精细表面氧化处理

仪器运动结构:仪器整体结构中包含八维运动调整模式

仪器扩展:预留扩展接口,模块化可升级

仪器外形尺寸:960mm*560mm*700mm

仪器重量:25Kg

电源:220V3A50Hz

售后服务:软件免费升级,大陆地区免费送货上门安装调试,无条件壹年保修,有条件叁年保修



FCA500A型接触角测量仪保修:

公司提供安装、调试、操作、维护保养的现场培训,仪器出现问题时在接到用户通知后必须在24小时内回复,必须现场处理时在72小时内到现场确认。从验收合格之日起1年内免费保修,3年有条件保修,终身维护。此条款只适合国内用户。
